源自于初创的WPR（T）-1型原油持水率雷达测井仪（实用新型专利号：ZL032627300）的耐高温、耐高压的石油下井仪器传感器；工业领域关于微波雷达水分传感器（发明专利号：ZL200910009700.6）的推广应用，根植于第一代WPR（T）-2XX型的雷达流体水分分析仪的幅频特性，ICVS标检算法和建标模版;深耕于第二代WPR（T）-2XX型在线浸入式液体水分仪,是一台国际领先的工业在线液体水分测量仪表，主要用于检测混合液体介质的水分含量和介质温度。它采用雷达探测技术，同时检测衰减信号的频率、幅度变化特性，使其比传统的水分仪精度更高，稳定性更好，范围更宽，可靠性更高，测试更准，可现场建标，一机多用，初始校准，自动温度补偿，还能无缆远传组网。
还在继续探索的第三代WPR（T）-22X三相流检测频率、衰减和相移的矢量方案，既是矢量网络分析仪，更是高标准的水分分析仪。
一、简述

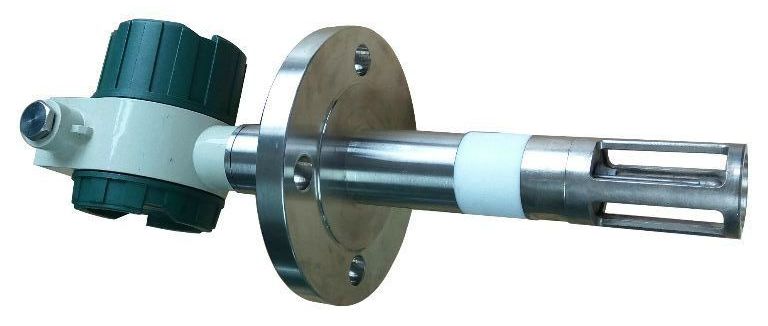

第二代WPR（T）-2XX型在线浸入式液体水分仪,是一台国际领先的工业检测混合液体水分含量大小的在线分析仪表。它采用雷达探测技术，精度比传统的微波信号水分仪更高、更准，更可靠，范围更宽；可初始校准，现场建标，自动温度补偿。探头全部采用特殊工艺制造，耐压定制可达到75MPa，耐温可达到-55℃—+180℃，具有坚固耐用，防腐耐磨，水分测量范围广（可测量的含水量范围在PPM-%可任意选择），测量精度高，响应快，无损伤、环保等特点。软件采用三维标定方法，有5-8个针对不同介质测量的标定模版。是一种非常理想的现场在线工业分析控制仪表，广泛应用于测量各种油，酸、碱、化工液，电池浆料及食品饮料等液体混合介质。
二、主要技术参数
|
序号 |
指标 |
指标内容 |
通用内容 |
备注（定制） |
|
1 |
产品用途 |
工业在线液体介质水分检测 |
液体水分测试 |
电池浆料微量水分分析 |
|
2 |
品牌 |
荣森（可帖牌） |
荣森 |
满足用户要求 |
|
3 |
定制加工 |
探头可以特殊要求材料定制 |
铜镀铬 |
强酸碱可定制 |
|
4 |
型号 |
WPR（T）-2XX |
WPR（T）-200 |
WPR（T）-2 |
|
5 |
适用范围 |
Ex，CE,RoHS,IP68,ISO认证 |
满足认证要求 |
代用户其它认证 |
|
6 |
测量范围 |
PPM-100% |
1-100% |
1-1000PPM |
|
7 |
测定方式 |
在线浸入 |
在线浸入 |
在线浸入 |
|
8 |
测量时间 |
小于1秒 |
小于1秒 |
可提高到毫秒 |
|
9 |
分辩率显示 |
0.001（<10%）
0.01(≥10%) |
0.1 |
0.1PPM(<1000PPM)
1PPM |
|
10 |
精度 |
0.1(<10%)、1 |
1 |
10PPM |
|
11 |
供货方式 |
现货 |
现货 |
定货 |
|
12 |
计量单位 |
套 |
套 |
套 |
|
13 |
供电电源 |
24VDC±10% |
24VDC±10% |
24VDC±20% |
|
14 |
规格 |
Φ165X435 |
Φ165X435 |
Φ165X435 |
|
15 |
重量 |
6.5kg |
6.5kg |
6.5kg |
三、产品特点
①采用微波雷达探测技术，不受颜色和工况环境因素影响；
②实时测量，速度高，响应快（小于秒级）；
③内置温度测量和温度补偿,便于高精度测量；
④采用特殊工艺材质，铁氟龙转接头，可防腐，防锈，耐磨；
⑤没有可动部件，降低维护和提高可靠性；
⑥ 满足现场的防爆（Ex Ia/dIICT4~T6Ga/Gb）和防护（IP68）等级，通过CE、RoHS认证；
⑦内建自诊断和报警功能，帮助快速确定仪表故障；
⑧1路16位精度4-20mA模拟输出，可选SPST继电器输出；
⑨1线RS-485物理接口，ModBus-RTU通讯协议；
⑩可定制多种传感器规格，满足各种介质应用要求；
11带提示功能和无接触，免拆卸的操作界面，易于现场使用；
12可置后台无线远传，远程组网，图示和文本显示，记录水分变化和温度变化对应的历史实时值，提供远程建模和远程标检支持。
四、使用介质推荐
用于石化、化工、电子、纺织、食品、饮料、制药、造纸、环保等行业，测量下列介质的水分以及有关监测控制的自动化系统；
①原油勘探、开采、开发、提炼、储运计量各环节；
②化工原料、航空、航天、舰艇特殊润滑机油，燃油；
③电池浆料，甲醛、甲醇、丙酮，乙醇等微量水分监控；
④果汁、糖浆、饮料、麦芽汁，各种酒类及制酒原料；
⑤各类添加剂，油品和物料输运交换计量结算；
⑥油水分离和测量，各类主辅料组分过程监控等。
五、技术参数推荐
①量程：订货时PPM-100%之间分段任意选择，例如：
1）PPM-1%(最小微量程);
2）1-30%（局部小量程）;
3）30-100%（大量程）;
②精度（实验室）:液晶读数，例如：
1）±1PPM（量程为0-1%时）；
2）±0.1%FS（量程为1-30%时）；
3）±1%FS（量程为30-100%时）；
③探头允许温度：80℃；95℃；130℃（定制）；
④安装方式：标准DN50法兰,2英寸螺纹（可定制）；
⑤插入深度：标准法兰下220mm或根据客户要求定制;
⑥插入孔径：不大于Φ45MM；
⑦质量：5-10kg（根据安装方式和长度确定）；
⑧耐压：大于4.0MPa；其它（定制）；
⑨温度补偿传感器：PT1000铂电阻，测量温度范围-55℃—+200℃
⑩探头材料：铜镀铬，其他喷F4；304不锈钢；316不锈钢；C-276哈氏合金、钛钢（可选）；
11防爆性能：防爆Ex Ia/d IICT4~T6Ga/Gb；CE、IP68、RoHS认证，ISO9001认证；
12输出：模拟输出：1路4-20mA输出（可定制两路输出）；
数字输出：1路RS-485远程输出，可定有缆或无缆远传，组网；
13电源：24VDC±20% /100mA；
14被测介质要求：
所有无极性液体和绝大多数有机液体；如：各种石油、轻油、重油、原油、沥青、机油、电气绝缘油、天然动植物油产品；各种有机化工液体、日化产品以及食品饮料等，如：蜂蜜、酒糟、柠檬酸、EDTA、丙醇、醋酸乙酯、橘汁。。。。。。
六、显示与操作
①测量显示
水分仪工作时，实时显示水分、温度值在屏幕上，可提取水分和温度的真值参数。
②键操作和参数设置
微波雷达水分仪的面板上有3个操作键，仪表的所有键操作和参数设置都可以通过对这三个键的操作来实现(具体见操作手册说明)。
③微波雷达水分仪的键操作不需要打开仪表壳体，在仪表正面的玻璃上，使用随表带的磁笔对准操作键的位置点击即可。
七、注意
①测量精度与液体颜色无关；
②传感器和量程可以根据用户的要求订制，精度由自己标定确定；
③产品技术参数会随着技术的进步而改变，恕不另行通知；
④有关的资料请向本公司索取，48小时内回复咨询和售后服务。
⑤所购产品在规定的保修期内属于质量缺陷，用户及时进行备案申请的，可由原生产单位免费修理。
⑥所购产品7天包换，一年包修，终身维修；
⑦凡属下列情况者，不在责任范围：
1）使用期超过包修期、未及时备案登记申请的；
2）在安装、使用、运输、保管过程中不当而损坏的；
3）包修卡上的内容和送修产品号不符或涂改的；
4）自行拆动产品零部件；
5）不按操作说明执行操作的。
八、选型推荐
|
WPR(T)-2XX |
-A |
-B |
-C |
-D |
-E |
-F |
|
|
-A0量程((1%以下选择); |
|
-A1量程(1%~30%选择); |
|
-A2量程(30%~60%选择); |
|
-A3量程(60%~90%选择); |
|
-A4量程(90%以上选择); |
|
|
|
-B0:<80ºC缺省;
-B1:<95ºC;
B2:<130ºC; |
|
|
|
|
-C0:法兰(缺省);
-C1:螺纹；
-C2:其他; |
|
|
|
|
|
-D0：铜镀铬（缺省）；
-D1：铜镀铬喷F4；
-D2：304不锈钢；
-D3：316不锈钢；
-D4：C-276哈氏合金
-D5=钛钢（可选）； |
|
|
|
|
|
|
-E0非防爆（缺省）;
-E1:防爆： |
|
|
|
|
|
|
|
-F0：不大于4MPA（缺省）;
-F1：大于4MPA; |
|
WPR（T）-2 |
-A0 |
-B1 |
-C0 |
-D1 |
-E1 |
-F0 |
